2022年11月21日至12月19日，中央广播电视总台（以下简称：总台）在央视各体育频道及超高清频道CCTV-4K全程直播了2022卡塔尔世界杯所有的64场比赛的高清和超高清视频。其中，体育赛事频道CCTV-5+直播了小组赛最后阶段背靠背的8场比赛，其音频直播信号在总台光华路办公区（后方）E08演播室群（以下简称：E08群）的E08演播室制作。为了满足赛事采用5.1环绕声转播的要求，对E08演播室的音频系统进行了改造适配，并在此环境下进行声音制作，包括对前方回传到后方总台演播室的公共信号加入解说、小片、片头片尾等制作。下面针对小组赛最后阶段8场比赛直播的声音制作，解析E08演播室音频系统由双声道立体声升级为5.1环绕声的改造，以及声音制作实施方案。

为制作2022卡塔尔世界杯直播的音频信号，E08演播室与E09演播室、E10演播室共同组成了E08群，共享部分的资源设备有视频矩阵、通话系统、同步系统、配电系 统等，共用一个设备机房。E08群的面积均为250㎡，具备扩录一体的制作功能，由音频系统的主调音台为CalrecArtemis Light来完成播出和扩声的制作任务。

E08演播室主调音台Calrec Artemis Light具备240通道全功能处理能力，有16路Mic/Line、8路Line、32路AES输入和16路Line、32路AES输出。Calrec Artemis light调音台的特点是采用分离式结构，能够便捷地增加或减配不同的音频通道，方便进行规划设备空间，后续改造5.1环绕声音频制作系统的整体推进也因此变得简洁高效。E08演播室的备调音台为Yamaha DM1000，可靠耐用已经成为了它的标志，通过MY-16AE卡槽，使E08演播室的备调音台拥有满配的16路Mic/Line、16路AES输入以及12路Omin和16AES输出。

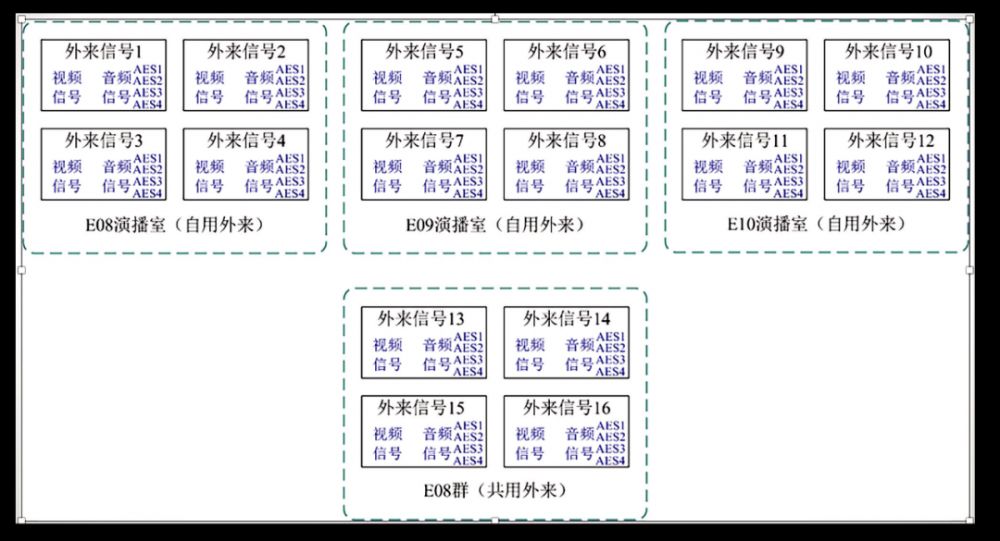

图1  E08演播室群的信号分配

初建的E08群为双声道立体声制播，共有16路外来信号，其中，1—4路为自用外来信号，13—16路为公共的外来信号。E08群的信号分配如图1所示，自用外来信号的声道CH1—CH4通过无源数字音分分别接入主、备调音台；声道CH5—CH8则按需求通过跳线接入主备系统；E08群的公共外来信号13—16是通过群数字音分到E08演播室，其中公共外来信号13、15的声道CH1—CH4通过无源数字音分分别接入主、备调音台，公共外来信号14、16的声道CH1—CH4直接进入主调音台。

E08群的各演播室都配备了2台EVS（Elastic Volume Service，云硬盘)、2台在线包装服务器、2台视频矩阵解嵌输出。EVS和在线包装服务器的CH1—CH4通过无源数字音分分别接入主备调音台，CH5—CH8按需求通过跳线接入主系统。2路视频矩阵仅将CH1、CH2直接接入主调音台， CH3—CH8按需求通过跳线接入主系统。

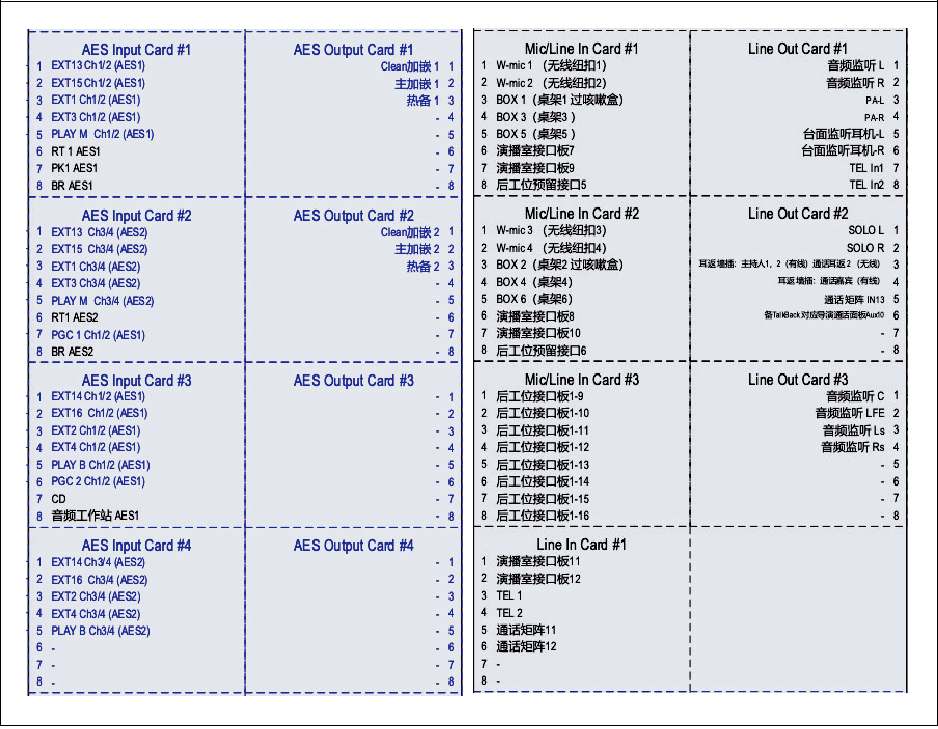

图2  部分板卡信号输入/输出分配

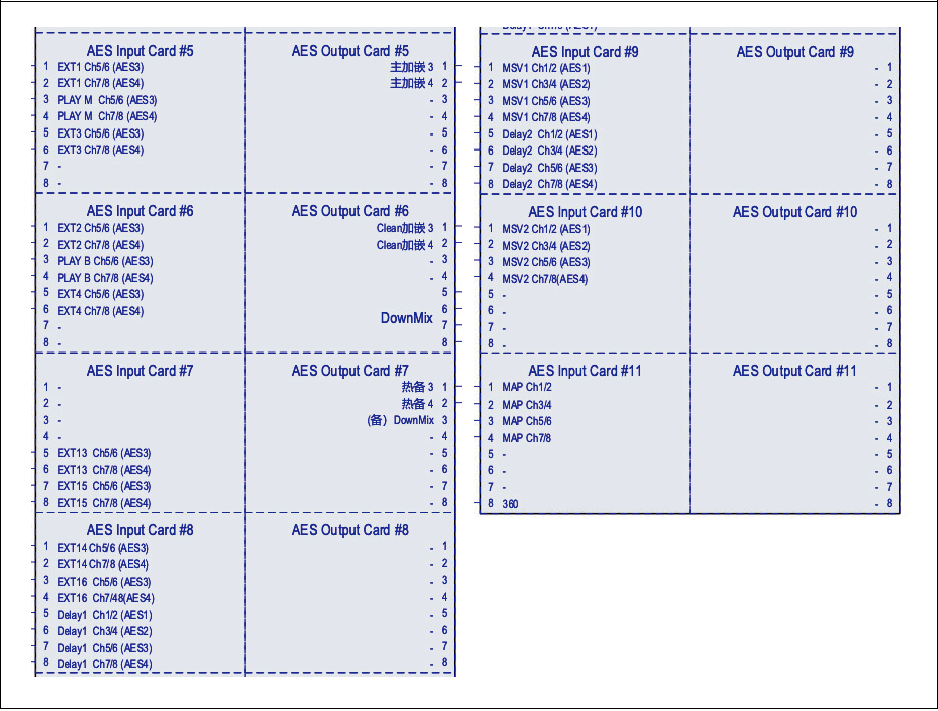

图3  增加的部分数字版卡及部分新增设备的分配情况

此次系统升级的亮点，一是在音频系统的输出端增加了4组4通道AES输出音分以及16通道二选一切换器，用作5.1环绕声输出的主备加嵌切换、Clean加嵌切换、主备监听、Solo监听和周边设备的切换。二选一切换器的加入不仅缩短了应急响应的时间，一定程度上也提高了对比以往跳线应急操作的安全性。经测试，在明确相关设备出现问题情况下， 启用应急方案的操作基本可以在2 s以内完成。

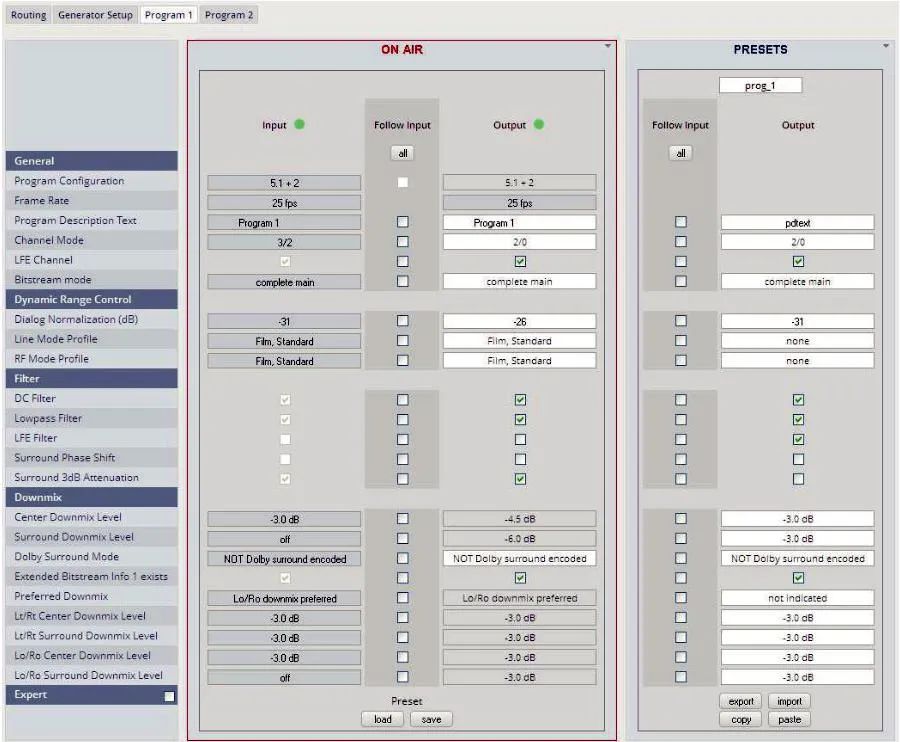

图4  JUnger D*AP8 PAM Edition仿真监听工具的元数据设定

设置正确的元数据参数会对节目制作和播出的音频信号产生重要的影响。比如图5所示的元数据DownMix（下混）参数、图6所示的Dynamic Ragne Control（动态范围控制）参数，以及Dialogue Level（对白电平）参数，用于对接收端的不同设备、不同听音环境、声音比例、声音的动态范围及不同声道之间的平衡进行优化。

图5  元数据-DownMix

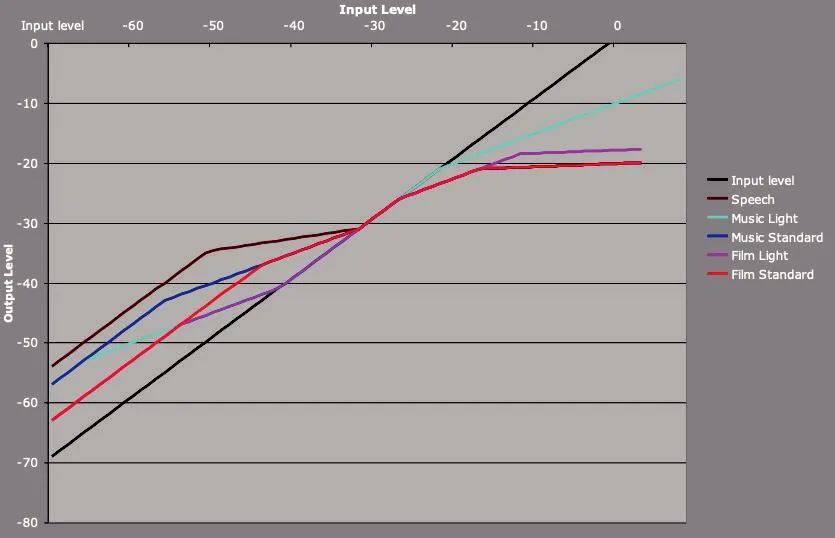

图6  Dynamic Ragne Control的Profile不同模式参数对比

图7  E08演播室群信号同步链路

改造完成后，经过工程师对E08演播室制作播出音频系统测试，调音台及音频接口特性符合GY/T 152—2000《电视中心制作系统运行维护规程》及GY/T 158—2000《演播室数字音频信号接口》的要求。

E08演播室作为CCTV-5+直播小组赛第三轮同时开球的8场比赛转播制作的演播室，在制作前期准备阶段，E08演播室音频工程师与前方转播的相关人员进行实时沟通，明确了后方声音制作的要求和标准。

（1）8场足球赛事均为5.1环绕声播出，公共信号回传的声道排布方式由前方的总控调整至符合总台规定的声道排序后，回传到后方E08演播室。后方的视频系统需要在公共信号后端加入延时作为制作前延时。

（2）赛事的解说部分会在前方与公共信号一起回传，当然，为了以防万一，后方演播室也具备解说能力，在每一场次直播前都会明确解说的具体形式。

（3）赛前可能存在与前方解说员或者是单边记者连线的环节，回传的8路声道中，CH1、CH2、CH4、CH5、CH6为公共信号声道，CH3为前方解说声道，如果是赛前的解说员连线环节，会临时占用CH7、CH8。

（4）E08演播室赛事制作流程基本次序为：播放VCR、节目片头、演播室包装环节、VCR+演播室解说、足球赛事片头、公共信号+解说、片尾VCR、开放式结尾。

在明确了制作要求和流程之后，对主备音频系统进行了相应的调整。备调音台由于通道数量的限制，把备调音台的4路AES输入作为预留通路。如果有赛前解说员连线的环节，可临时通过跳线把相应的公共信号7、8声道通过跳线方式跳入预留通路上。外来信号源也可通过直播前与主控确认直播信号来源后，将其中一组外来信号的前4个声道通过跳线的形式接入备调音台作为预听使用。其余设备的通路也通过保留重要通路的方式接入备份调音台，比如3个主传声器、DELAY（视频延时设备）前4个声道主备、主EVS以及主MSV的前4个声道等，确保在启用备份调音台的情况下能够做到符合播出标准的要求。

主调音台送出的播出信号有5.1环绕声声道CH1— CH6，下混立体声声道CH7、CH8。通过调音台的辅助输出将赛场信号和导播通话通过通话矩阵系统送入评论盒提供给解说员；并以同样辅助输出的连接方式作为备份。另外，通过PRE（推前）辅助输出，把主持人声音送入导播通话面板，可作为播出前导播与主持人沟通使用。当直播过程中启用备台应急时，可以保证声道CH1、CH2、CH3、CH7、CH8正常播出。应急时，备调音台的辅助输出接入了切换器并对应相应的通话矩阵通路，通过操作切换器就可以把备台的辅助输出信号送给解说员和导播，确保沟通顺畅。

上述的音频系统中，所有输入端到输出端基本都要考虑备份环节，确保安全直播。节目待直播状态（1.5小时）前，必须确保声音信号来源的电平、响度、声道及声音质量等。公共信号与解说之前的比例也要提前调试到符合标准的状态。根据总台超高清和高清节目同播技术规范的要求，5.1环绕声的制作中，声音记录的响度和电平应该符合GY/T 282—2014《数字电视节目平均响度和真峰值音频电平技术要求》，整体节目平均响度应控制在-24 LKFS ±2 LU，真峰值不得超过-2 dBTP；声音记录电平一般不应超过-6 dBFS。这一点在演播室进行直播制作时是非常重要的。

另外，声音与画面的关系在制作中也是需要思考的问题。周所周知，视听语言是一种“感性”语言，是一种综合艺术的表达。电视呈现的赛事节目画面是偏具体的，传递的情感真实存在，能更快地使观众产生共鸣。而音频信号则是无形的、抽象的，其传递的声音要表现“感性”，就需要融入制作声音的构思、设计、创作。任何的声音制作，在做声音方案的初期，就要对节目的声音有着基本的构思和框架，对声音的呈现要有整体的预期。比如此次的卡塔尔世界杯赛事后方的声音制作，其中一个重要的环节在于调整好赛事声音与解说声音之间的关系，赛场声音的包围感、整体响度是影响观众观看情绪的重要支撑点，与此同时又要把解说声音呈现在赛场声音层面之前，即要清晰、又要浑厚饱满。这样才能把精彩赛事完美的呈现出来。

从2022卡塔尔世界杯后方演播室的音频系统搭建与声音制作可以看出，后方演播室的制作特点是制作形式上比较单一，但节目形式上灵活多变。声音信号源信号类型多、通路数量大且基本为已完成缩混的信号，是播出前的最后综合制作的环节。所以制作的高安全性和标准化是此类赛事节目音频制作的重点。从音频系统的灵活设计搭建到各个信号节点的备份和应急操作，是音频制作人员必须具备的工作能力。技术达标与艺术创作的结合才能把优质的节目呈现给观众，这两样缺一不可。

选自 《演艺科技》2023年第一期 刘航诚《2022卡塔尔世界杯后方演播室音频系统及声音制作》。转载请标注：演艺科技传媒。更多详细内容请参阅《演艺科技》。
