2019年，总投资30多亿元的平潭影视基地开工建设，率先开工建设的5 000 ㎡（实际精确面积为4 994 ㎡）的5K摄影棚为整体项目的一期工程。该摄影棚利用平潭利亚船厂旧有土地及厂房进行改扩建，定位为具备先进科技水平、充分发挥效率的高品质摄影棚，整体建设综合拍摄工艺、置景、技术要求及经济预算等多种因素，具有年产3~5部影视作品的能力。笔者针对5K摄影棚改扩建工程的建筑空间的功能布局、建筑结构改造、声学设计、电力动力设计进行分析，为类似工程建设以及相关研究提供参考。

整体空间布局必须根据5K摄影棚的精确定位和功能要求确定。依据《平潭利亚船厂一期改（扩）建工程——建筑设计方案》，定位为小而精且能充分发挥效率的高品质影视单体摄影棚，包含基本的数字化摄影棚、后期工作室、技术附属用房、土建设备用房等，建成后能迅速投入使用，具备完成影视节目前期拍摄和后期制作的能力。

根据平潭利亚船厂旧有厂房的实际情况，一期工程确定总用地面积43 912 ㎡，总建筑面积约11 808 ㎡，建筑总占地面积约7 473 ㎡，建筑密度17.02%，具有良好的容积率17.02%，绿地率35.5%；建筑用房包括：5K摄影棚一座，占地面积5 898 ㎡，总建筑面积8 658 ㎡（摄影棚+附属用房）；以及一座动力中心、大型停车场等配套功能建筑。对于配套建筑按照一次性规划到位，根据运营使用功能进行合理布局，分期建设，避免短期重复建设的弊端。

摄影棚改扩建工程是以摄影棚为核心，多种附属用房共同组成的综合体，不同规模摄影棚的尺寸、比例、天幕高度等均应与拍摄工艺、使用性质及建筑等级相适应。根据摄影棚影视制作专业使用需求，总结国内外相关案例经验，一般摄影棚面积与附属用房面积比例为1:0.5~1:1。

5K摄影棚实际建筑面积4 994 ㎡，配套附属用房建筑面积3 664 ㎡（含化妆间、编辑机房等专业用房1 826 ㎡，以及变配电室、空调机房等其他公共用房1 838 ㎡），如图1所示。其摄影棚主体、专业技术控制区、布景道具演员区、公共用房等区域总体布局合理，功能明确、使用管理便捷。

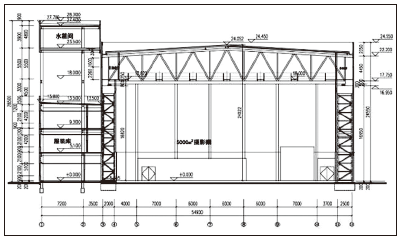

图1 5K摄影棚剖面图

5K摄影棚长约105 m，宽约43 m，高约24 m，呈长方形大空间布局，共三层，总高度约14 m，局部高度约28 m；四周环绕均布8个声闸门，同时还设置有大型布景道具门，可以满足人员及布景道具的快速出入；环绕均布设置有6套钢梯，可便捷地通达摄影棚上空的马道，进行影视布景道具的悬吊安装。5K摄影棚四周均紧邻影视基地内部环形道路，摄影棚四周侧墙均留有宽6 m的布景通道门，方便布景道具快速装卸运输。

附属用房位于摄影棚长轴一侧，为新建建筑，主要包括多个化妆间、VIP化妆间、更衣室、候场区、服装间、道具间、编辑室、审片室、放映室、控制室、技术用房、临时仓库及配电间、空调机房、钢瓶室、阀门室、卫生间等全套配套用房，各类配套用房呈中轴对称式分布。其中，一二层主要布置布景道具和演员所需的库房、化妆间，候场区等专业用房，如图2、图3所示；三层主要布置导演、技术人员所需的控制室、编辑室、审片室等专业用房，如图4所示。

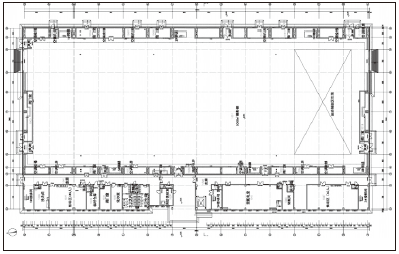

图2 5K摄影棚一层平面图

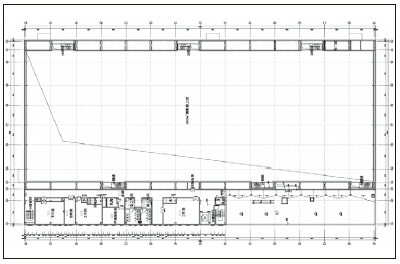

图3 5K摄影棚二层平面

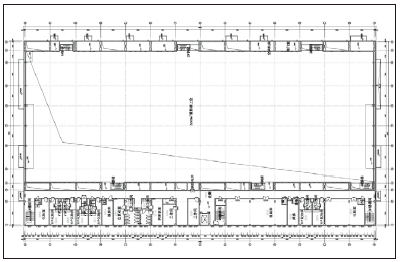

图4 5K摄影棚三层平面

5K摄影棚工艺布局完善，各通道及附属用房配置均衡且灵活，既能作为一个整体使用满足大型影视拍摄需要，也能快速分割成多个中小型分区满足中小型摄制使用需要。

5K摄影棚设计的建筑耐久年限为50年，建筑结构安全等级为二级，防火等级为一级，结构重要性系数为1.0，抗振设防烈度为7°。摄影棚在使用时，需要悬挂安装影视摄制所需的各类专业舞美布景、道具及灯光、音视频等设备设施，这些都对建筑的结构设计提出了很高的要求。原钢结构厂房主体结构采用的是钢结构排架形式，大跨屋面为门式刚架，钢柱为变截面单阶柱，下柱为双肢格构柱，上柱为工字型截面柱，柱间设钢支撑，建筑屋面及围护墙体均采用轻型彩钢板。根据《福州利亚船舶工程有限公司厂房结构检测鉴定报告》检测鉴定结果，原屋面载荷为1.5 kPa ~2.0 kPa，达不到专业摄影棚设置马道层的技术要求，需在原有钢结构基础上进行改造，具体改造措施如下。

• 拆除原有厂房的上柱及门刚梁等屋面结构，保留双肢格构柱下柱。

• 保留原有厂房钢柱作为摄影棚结构柱，并新增钢桁架承受建筑屋面及吊挂荷载等竖向荷载，钢桁架铰接支承于格构柱柱顶，并按要求设置水平支撑、垂直支撑、系杆等屋面支撑系统，保证屋面纵、横两个方向的整体性，见图5。

图5 结构平面图

• 外侧新增2~5层附属建筑，采用钢结构，并与原有钢柱铰接连接形成整体，楼板采用钢筋混凝土楼板；新做外维护结构，包括外墙、屋顶桁架和屋顶等。

• 对原钢柱、基础、柱间支撑等不满足受力要求的构件进行加固处理。对钢柱、钢支撑等上部结构构件，采用加大截面法进行加固。

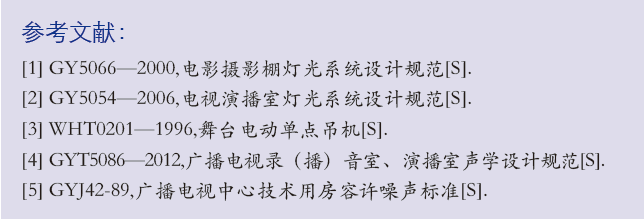

改造完成后的专业马道层位于标高18 m处，呈横纵错层的网格状分布。同时，采用舞台电动单点吊机安装于马道层，组合式悬吊专业舞美布景、道具及灯光音视频设备设施，依据GY5066—2000 《电影摄影棚灯光系统设计规范》[1]、GY5054—2006《电视演播室灯光系统设计规范》[2]、WHT0201—1996《舞台电动单点吊机》[3]等相关标准、规范，马道层静载荷2.0 kPa可满足悬吊载荷要求，《平潭利亚船厂一期改（扩）建工程—建筑设计方案》设计的马道层净载荷达到3.0 kPa，满足并优于相关规范、标准。专业马道层同样呈对称式工艺布局，以满足摄影棚既能整体使用又兼顾灵活分割使用的需求。

作为专业影视拍摄使用，该5K摄影棚需严格按专业广播电影电视行业声学规范等要求进行声学装修设计与施工，从噪声控制和室内音质两方面进行设计。

噪声控制要保证技术用房与技术用房之间、技术用房与噪声源之间满足GY/T5086—2012《广播电视录(播)音室、演播室声学设计规范》[4]、GYJ42-89《广播电视中心技术用房容许噪声标准》[5]（以及广电设计院行业内部标准《影视基地技术用房容许噪声标准》）等规范、标准中的要求，并在此前提下，经济、合理布局。

5K摄影棚的建筑隔墙均采用重结构墙体，进出摄影棚的所有8个通道门均设置声闸结构，全部门、窗与国内同类演播室、摄影棚相同，采用专业声学隔声门窗产品，隔声指标满足GY/T5086—2012《广播电视录（播）音室、演播室声学设计规范》等规范标准要求。同时，摄影棚的屋顶面还采用了多层复合的金属板加高密度的水泥板工艺，从而有效控制了外界对摄影棚的噪声干扰。

对摄影棚内配套空调机房等敏感噪声和振动干扰源机房，按GY/T5086—2012《广播电视录（播）音室、演播室声学设计规范》等规范标准要求，结合本项目《建筑声学设计方案》和《声学计算书》，单独采用隔声量≥ 46 dB的围护构造墙体进行隔声、隔振及降噪处理，避免内部产生的噪声和振动干扰。

不同类型的影视节目（如场景类、语言类、音乐类）以及不同的使用条件（是否同期声等），对室内音质要求也不尽相同。针对这一使用特点，在音质的整体设计上，混响时间不小于1.6 s，并确保混响时间曲线符合GY/T5086—2012规范，在兼顾经济性的同时提供较优的室内音质环境；同时，室内声学装修还要避免各种声缺陷，使声场均匀。声学装修采用多种吸声构造，并进行如下处理。

• 低频吸声处理：利用摄影棚顶面的较大空腔，设置宽频带吸声构造，采用500 mm厚空腔满填玻璃棉外包玻璃丝布，外一侧附钢板网，其他表面附一层6 mm厚FC板。

• 中/高频吸声处理：布置在墙面5.1 m以下位置，根据墙面与柱面之间的建筑尺寸关系，构造空腔在100 mm~350 mm之间不等，具体构造为钢板网后留不小于100 mm空腔，内填50 mm厚玻璃棉外包玻璃丝布。

• 中/低频吸声处理：采用板型共振吸声构造，根据墙面与柱面之间的建筑尺寸关系，板材与墙体之间的构造空腔在100~350 mm之间不等，吸声材料采用50 mm厚玻璃棉，板材选用水泥压力板。

需要说明的是，在实际影视拍摄中，根据不同的影视场景的要求，尤其是要满足音乐影视剧类对音质的高标准时，采用临时搭建简易式吸声隔声墙等办法实现。建成的5K摄影棚具备良好的声学环境和音质，如图6所示，满足中国专业摄影棚声学规范标准的指标要求。

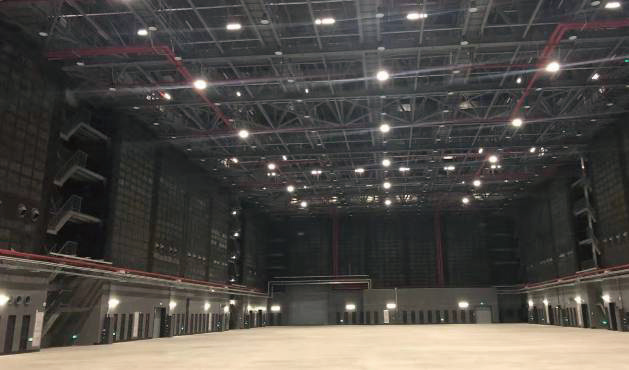

图6 建成的5K摄影棚内环境

平潭影视基地新建的动力中心负责整个影视基地的电力动力管理。其中，5K摄影棚用电、消防水泵房消防用电、保安监控用电、应急照明为一级负荷；置景灯光负荷、普通照明及空调负荷为三级负荷。根据用电性质和负荷等级要求，一级负荷采用两路电源供电，末端互投。整体电力动力设计内容如下。

• 一路外电10 kV电源，引自竹屿变电站。

• 高压配电室位于动力中心二层，设10 kV中置柜9台，40 Ah直流屏一套。

• 变配电室位于动力中心二层，内设置2台容量1 000 kVA、接线形式为干式变压器，为动力中心建筑服务；配置低压配电柜15台。

• 5K摄影棚总负荷容量约2 550 kW，其中，专业灯光负荷密度按照300 W/㎡进行配置。摄影变配电室设置在附属用房一层，内设置1台容量1 250 kVA，接线形式为干式变压器，为建筑内空调及照明负荷供电；设置1台2 000 kVA，接线形式为干式变压器，为摄影棚灯光供电；共配置低压配电柜17台。

• 应急电源：在动力中心一层设置柴油发电机房，配置1台备用功率1 800 kW柴油发电机组。在动力中心变配电室、摄影棚变配电室设置柴油发电机应急母线，应急母线电源由动力中心一层柴油发电机房发电机输出配电柜引来。弱电机房等楼宇系统负荷采用UPS供电。

• 对于摄影棚舞美灯光的专用供电，同时设置有源滤波装置、自动调节带电抗电容器补偿装置，可防止发生系统谐振，避免大功率的专业舞美灯光系统在使用时对音视频及其他系统产生干扰。

5K摄影棚接地系统采用广播电视工艺接地，低压配电系统的接地为TN-S制式，接地电阻不大于1 Ω；其末端工艺配电柜均匀地分布在摄影棚内一层四周侧墙面和专业马道层四周侧墙面，同样呈对称式工艺布局，以满足既能整体使用又兼顾灵活分割使用的需求。
